Характеристики
Габариты стола (ДхШ)
—
Ø500
Перемещение по осям X/Y/Z
—
500/450/400
Скорость вращения шпинделя
—
12000
Тип хвостовика инструмента
—
HSK-A63

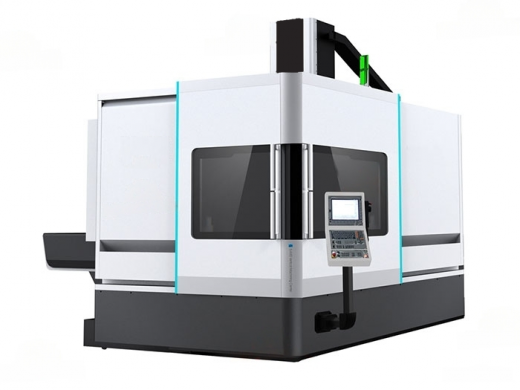

Фрезерный пятикоординатный станок с ЧПУ VDW50
#PROP_TITLE#
—
#PROP_VALUE#
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Рабочий стол | ||
| Габариты стола (ДхШ) | мм | Ø500 |
| Макс. грузоподъемность | кг | 300 (0°), 200 (0~90°) |
| Максимальные габариты детали (диаметр × высота) | мм | Ø600×460 |
| Кол-во и ширина Т-образного паза | 8×14×45° | |
| 175° (влево 110° ~ вправо 65°) × 360° | ||
| Скорость вращения (ось B/C) | 17.75 | |
| Перемещения | ||
| Перемещение по осям X/Y/Z | мм | 500 / 450 / 400 |
| Направляющие оси X/Y/Z | Линейная направляющая | |
| Расстояние от торца шпинделя до поверхности рабочего стола | мм | 150~600 |
| Быстрые перемещения | ||
| Скорость быстрых перемещений по осям (X/Y/Z) | м/мин | 30 / 30 / 30 (Опц.: 36 / 36 / 36) |
| Скорость рабочей подачи по осям X/Y/Z | м/мин | 0~20 |
| Шпиндель | ||
| Конус шпинделя | тип | Шпиндель с прямым приводом |
| Мощность главного привода | кВт | 7 (Ps1) / 15 (Pmax) |
| Крутящий момент шпинделя | Нм | 45 (Ms1) / 95 (Mmax) |
| Скорость вращения шпинделя | об/мин | 12000 |
| Инструментальный магазин | ||
| Кол-во инструментальных ячеек | шт | 24 |
| Тип хвостовика инструмента | тип | HSK-A63 |
| Максимальный вес инструмента | кг | 8 |
| Максимальный диаметр инструмента | мм | Ø75 (Ø130) |
| Максимальная длина инструмента | мм | 300 |
| Диапазон нарезания резьбы | M3 ~ M24 | |
| Максимальный диаметр сверления | Ø36 | |
| Точность | ||
| Точность позиционирования X | мм | 0.008 |
| Точность позиционирования Y | мм | 0.008 |
| Точность позиционирования Z | мм | 0.008 |
| Повторяемость позиционирования X | мм | 0.005 |
| Повторяемость позиционирования Y | мм | 0.005 |
| Повторяемость позиционирования Z | мм | 0.005 |
| Точность позиционирования оси B/C | сек | 10" (B), 8" (C) |
| Точность повторяемости оси B/C | сек | 4" (B), 3" (C) |
| ЧПУ | ||
| Система ЧПУ | SIEMENS SINUMERIK 840Dsl, HEIDENHAIN iTNC 640 | |
| Другое | ||
| Габариты (ДхШхВ) | мм | 5242×4650×3260 |
| Вес станка | кг | 8000 |
