Характеристики
Мощность главного привода
—
17
Максимальный диаметр обрабатываемой детали
—
500
Максимальный модуль обрабатываемой детали
—
12
Максимальная ширина зуба
—
250

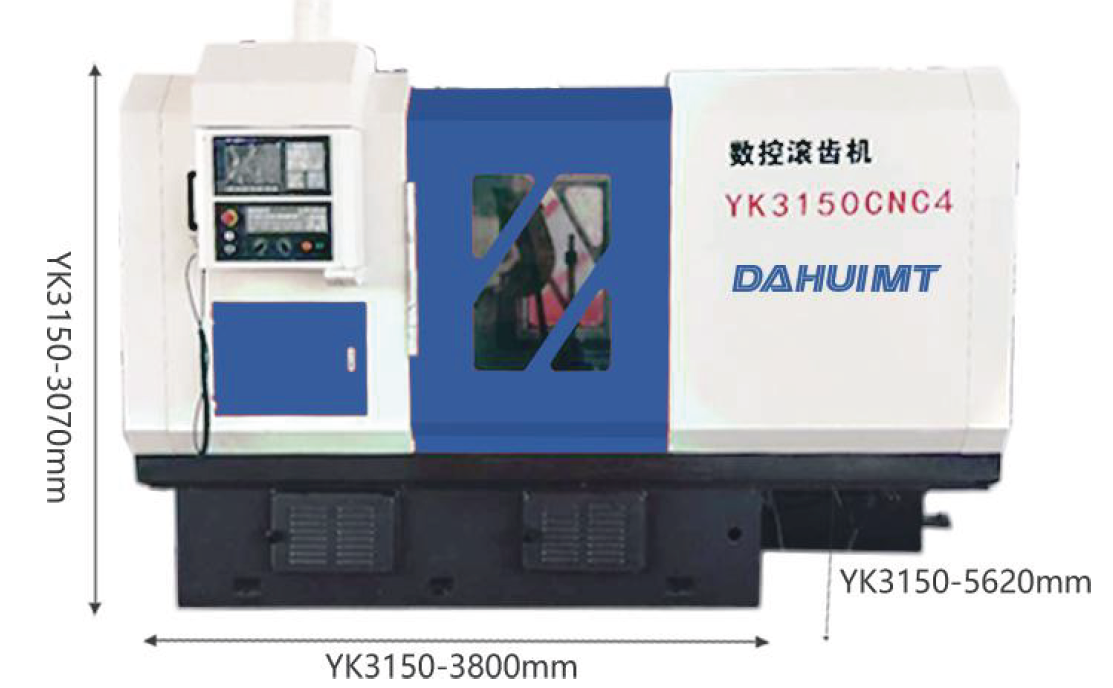

Зубофрезерный станок с ЧПУ серии YK3150
#PROP_TITLE#
—
#PROP_VALUE#
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Основные характеристики | ||
| Максимальный диаметр обрабатываемой детали | мм | 500 |
| Максимальный модуль обрабатываемой детали | мм | 12 |
| Количество зубьев | любое | |
| Максимальная ширина зуба | мм | 250 |
| Перемещения | ||
| Радиальное перемещение (ось X) | мм | 325 |
| Перемещение салазок инструментальной головки (ось Z) | мм | 500 |
| Инструментальный магазин | ||
| Максимальный угол поворота инструментальной головки (ось A) | ° | ±45° |
| Макс. установочный диаметр червячной фрезы | мм | 200 |
| Максимальная длина червячной фрезы | мм | 240 |
| Максимальное тангенциальное перемещение фрезы (ось Y) | мм | 200 |
| Расстояние между центром фрезы и центром стола | мм | 45~370 |
| Расстояние между центром фрезы и поверхностью стола | мм | 190~690 |
| Расстояние от центра задней колонны до поверхности рабочего стола | мм | 380~930 |
| Скорость вращения фрезы | об/мин | 60~600 (бесступенчато) |
| Тангенциальная скорость перемещения (ось Y) | мм/мин | 3000 |
| Рабочий стол | ||
| Макс. скорость вращения рабочего стола | об/мин | 30 |
| Диаметр рабочего стола | мм | 520 |
| Диаметр центрального отверстия стола | мм | 80 |
| ЧПУ | ||
| Минимальный шаг программирования осей ЧПУ | мм | 0.001 |
| Мощность | ||
| Мощность главного привода | кВт | 17 |
| Полная мощность | кВт | 55 |
| Общие характеристики | ||
| Вес станка | кг | 17000 |
| Габариты (Д×Ш×В) | мм | 3800×5620×3070 |
