Характеристики
Габариты стола (ДхШ)
—
2000x1600
Перемещение по оси X
—
2100
Перемещение по оси Y
—
1620 (Включая 220 мм хода смены инструмента)
Перемещение по оси Z
—
800 (Опц:1000)
Конус шпинделя
—
BT 50 (7:24)

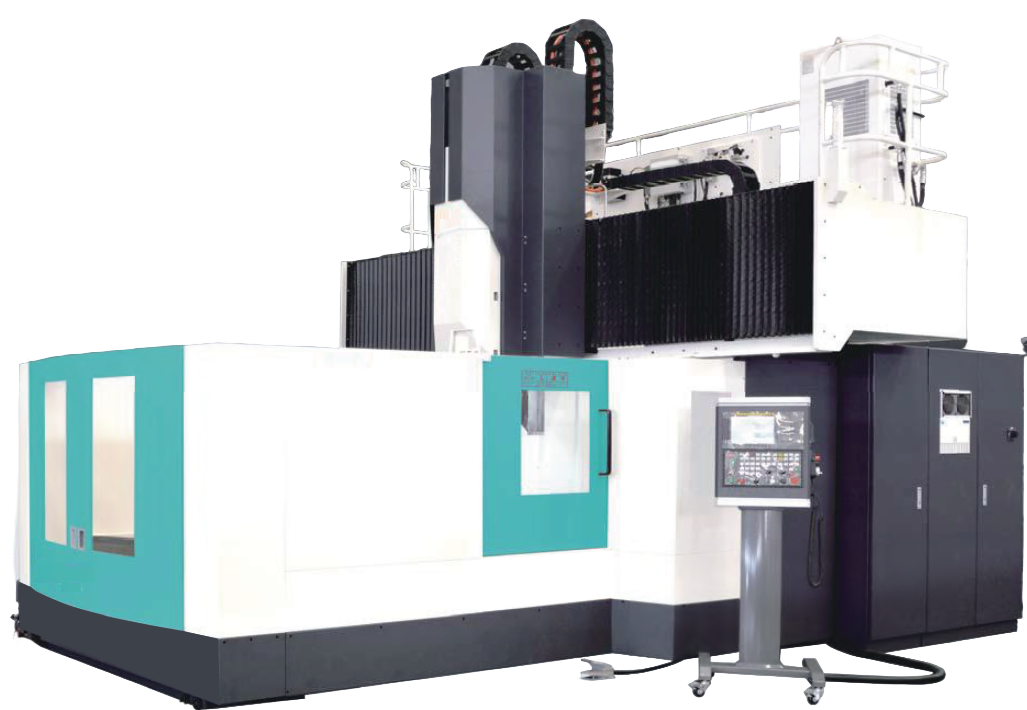

Портальный станок DGM1620 с системой ЧПУ SIEMENS 828D
#PROP_TITLE#
—
#PROP_VALUE#
| Характеристики | Ед. изм. | Значение |
|---|---|---|
| Перемещения | ||
| Перемещение по оси X | мм | 2100 |
| Перемещение по оси Y | мм | 1620 (Включая 220 мм хода смены инструмента) (Including 220 tool change stroke) |
| Перемещение по оси Z | мм | 800 (Опц: 1000) |
| Расстояние от торца шпинделя до поверхности рабочего стола | мм | 200~1000 (Опц: 1200) |
| Расстояние между двумя колоннами | мм | 1800 |
| Рабочий стол | ||
| Габариты стола (ДхШ) | мм | 2000×1600 |
| Макс. грузоподъемность | кг | 8000 |
| Кол-во и ширина Т-образного паза | 9×22×160 | |
| Шпиндель | ||
| Конус шпинделя | тип | BT50 (7:24) |
| Передаточное число редуктора | 1:1 / 1:5.5 | |
| Скорость вращения шпинделя | об/мин | 6000 |
| Номинальный/максимальный крутящий момент шпинделя | Нм | 525 / 630 |
| Мощность главного привода | кВт | 15 / 18 |
| Точность | ||
| Точность позиционирования X | мм | 0.022 |
| Точность позиционирования Y | мм | 0.022 |
| Точность позиционирования Z | мм | 0.017 |
| Повторяемость позиционирования X | мм | 0.010 |
| Повторяемость позиционирования Y | мм | 0.010 |
| Повторяемость позиционирования Z | мм | 0.007 |
| Быстрые перемещения | ||
| Скорость рабочих подач | мм/мин | 1~5000 |
| Скорость быстрых перемещений по осям X/Y/Z | м/мин | 24 / 24 / 16 |
| Инструментальный магазин (опция) | ||
| Емкость / тип магазина | 24T диск / 40T цепь | |
| Тип хвостовика / фиксатора инструмента | BT-50 / MAS P50T-1 (45°) | |
| Максимальный диаметр инструмента | мм | Ø125 / Ø225 |
| Максимальная длина инструмента | мм | 300 |
| Максимальный вес инструмента | кг | 20 |
| Время смены инструмента | с | 5 |
| Другое | ||
| Габариты (ДхШхВ) | мм | 6600×4600×4600 (Opt: 5000) |
| Вес станка | кг | 25000 |
