Характеристики
Максимальная длина точения
—
300
Максимальный диаметр (изделия) , устанавливаемого над станиной
—
Ø480
Максимальный диаметр точения (Вал/Диск)
—
Ø280/Ø300
Тип револьверной головки
—
12-позиционная с приводным инструментом

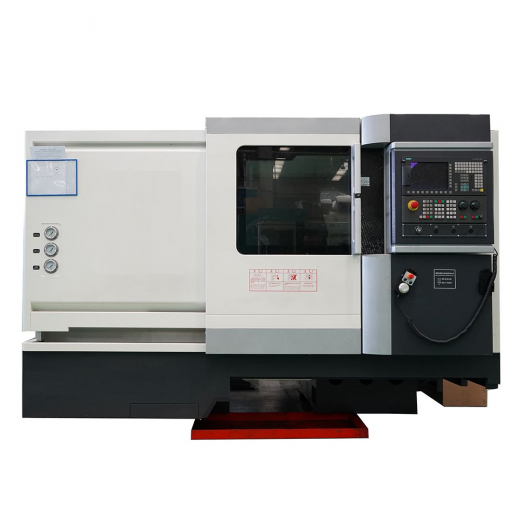

Токарный станок с ЧПУ серии DT-30
#PROP_TITLE#
—
#PROP_VALUE#
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр (изделия), устанавливаемого над станиной | мм | Ø480 |
| Максимальный диаметр точения (Вал/Диск) | мм | Ø280 / Ø300 |
| Максимальная длина точения | мм | 300 / 500 |
| Тип направляющей | - | |
| Шпиндель | ||
| Размер патрона | дюйм | 6 |
| Конус шпинделя | тип | A₂-5 |
| Скорость вращения шпинделя | об/мин | 5000 |
| Диаметр отверстия шпинделя | мм | Ø63 |
| Максимальный диаметр прутка (гидравлический патрон со сквозным отверстием) | мм | Ø45 |
| Мощность двигателя шпинделя | кВт | 7.5 / 11 |
| Перемещения | ||
| Максимальный ход по оси X | мм | 155 |
| Максимальный ход по оси Z | мм | 300 / 500 |
| Скорость быстрых перемещений по оси X/Z | м/мин | 30 / 30 |
| Револьверная головка | ||
| Тип револьверной головки | Гидравлическая 12-позиционная | |
| Размер хвостовика инструмента | мм | 25×25 |
| Время смены инструмента (ближайшее/самое дальнее) | с | 0.35 / 1.6 |
| Задняя бабка | ||
| Диаметр хвостовика | мм | Ø70 |
| Ход пиноли задней бабки | мм | 120 |
| Точность | ||
| Точность позиционирования X | мм | 0.005 |
| Точность позиционирования Z (C) | мм | 0.005 |
| Повторяемость позиционирования X | мм | 0.003 |
| Повторяемость позиционирования Z (C) | мм | 0.003 |
| ЧПУ | ||
| Система ЧПУ | FANUC 0i-TF | |
| Другое | ||
| Габариты (ДхШхВ) | мм |
2360×2510×1835 (300) с конвейером для стружки: 2660×2510×1835 (500) |
| Вес станка | кг | 4000 / 4800 |
