Характеристики
Скорость вращения шпинделя
—
3.15-315 (21 скоростей) (В обр. направл. 4.5~390 12 скорости)
Максимальный диаметр устанавливаемого изделия над станиной
—
Ø1250
Максимальный диаметр над направляющими суппорта
—
Ø880
Максимальная длина точения
—
1300/1800/2800/3800/4800/5800/ (7800 CW61xxxM)

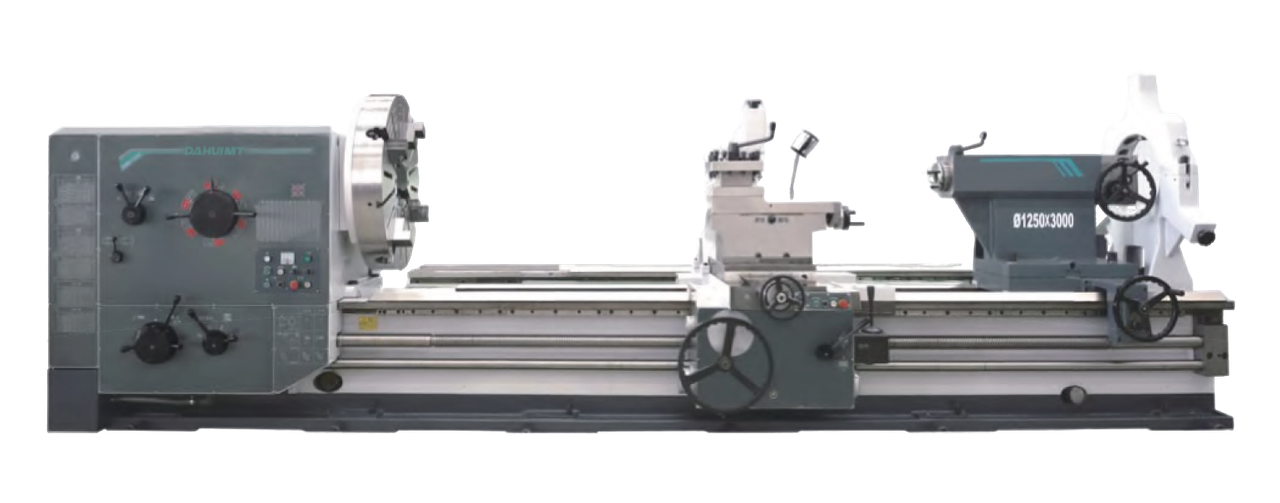

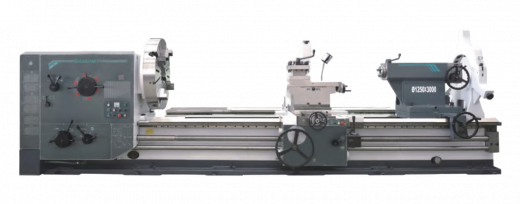

Токарный универсальный станок с ЧПУ серии CW62125M
#PROP_TITLE#
—
#PROP_VALUE#
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Основные характеристики | ||
| Максимальный диаметр устанавливаемого изделия над станиной | мм | Ø1250 |
| Максимальный диаметр над направляющими суппорта | мм | Ø880 |
| Максимальный диаметр изделия в ГАП (выемка в направляющих) | мм | Ø1880 |
| Длина ГАПа | мм | 772 |
| Максимальная длина заготовки | мм | 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / (8000 CW61xxxM) |
| Максимальная длина точения | мм | 1300 / 1800 / 2800 / 3800 / 4800 / 5800 / (7800 CW61xxxM) |
| Максимальный вес обрабатываемой детали | кг | 6000 (Опц.: 8000, 10000) |
| Ширина станины (между направляющими) | мм | 755 |
| Шпиндель | ||
| Конец шпинделя | A2-15 | |
| Диаметр отверстия в шпинделе | мм | Ø130 |
| Размер патрона | мм | Ø1000 |
| Конус шпинделя | Метрич. 140 (1:20) (С переходной втулкой № 6MT) (With No.6MT Reducing sleeve) | |
| Максимальный крутящий момент шпинделя | Нм | 10.5 kNm (22 kW), опц.: 12.5 kNm (30 kW) |
| Скорость вращения шпинделя | об/мин | 3.15–315 (21 скорость) (В обратном направлении 4.5–390, 12 скоростей) |
| Высота центра шпинделя | мм | 625 |
| Мощность главного привода | кВт | 22, опц.: 30 |
| Задняя бабка | ||
| Диаметр хвостовика | мм | – |
| Ход задней бабки | мм | 300 |
| Конус хвостовика | тип | метрич. 80 (конус пиноли № 6MT), опц.: №6 MT (Ø200 & 240) |
| Нарезание резьбы | ||
| Продольная подача (метрическая) | мм/об | 0.1–12 (56 типов); *0.0032–0.40 in/rpm (56 типов) |
| Продольная подача (дюймовая) | дюйм/об | – |
| Поперечная подача | мм/об | 0.05–6 (56 типов); *0.0016–0.20 in/rpm (56 типов) |
| Метрическая резьба (метрический винт) | мм | 1–120 (52 типа); *1–120 (52 типа) |
| Метрическая резьба (дюймовые винты) | мм | 0.5–60 (46 типов); *0.5–60 (46 типов) |
| Дюймовая резьба | ТРИ | 1/4–30 (43 типа); *1/4–30 (43 типа) |
| Питчевая резьба | DP | 1/2–60 (49 типов); *1/2–60 (49 типов) |
| Прочее | ||
| Сечение резца | мм | 45×45 |
| Перемещение верхних салазок | мм | 300 |
| Угол поворота | ° | – |
| Габариты (Д×Ш×В) | мм |
4450×1955×2015 (1500) 4950×1955×2015 (2000) 5950×1955×2015 (3000) 6950×1955×2015 (4000) 7950×1955×2015 (5000) 8950×1955×2015 (6000) 10950×1955×2015 (8000) |
| Вес станка | кг | 10650 / 11100 / 12000 / 12900 / 13800 / 14700 / 16500 |
